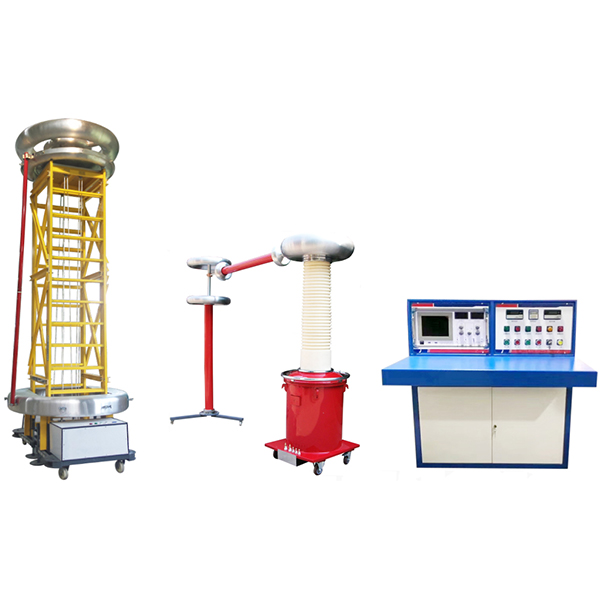

本高壓試驗平臺主要用于35kV及以下絕緣桿等絕緣工具進行整體工頻耐壓試驗，測試系統由主控試驗臺，充氣式試驗變壓器，升壓器，金屬保護電阻等升壓設備，和高壓試驗支架組成。
絕緣桿耐壓支架采用圓形結構，節省空間，一次可以進行8只絕緣桿的測試。上部均壓環可以上下電動移動調節試驗長度。

1、功能特點
1.適用于10kV～35kV及以下絕緣桿的整根絕緣耐壓試驗；
2.升降平臺采用玻璃纖維和環氧樹脂為主要材料而拉擠成型，抗彎性，抗扭曲變形符合國家標準。
3.升降平臺結構受力均勻合理，整體連接可靠穩固；縮臺高度 3 米，最大升降高度（含均壓環）：6 米；并且可以自由調節升降高度。4.平臺底部安裝有 4 個可調節水平的支腳，并且有防傾覆裝置。
5.高壓電極和接地電極采用鋁質均壓環，具有重量輕、強度高的特點；
6.備絕緣桿夾具間距不小于0.5米，可同時進行 8 根絕緣桿的耐壓試驗。頂部具有一個直徑1.6米的固定均壓環與底座采用優質環氧玻璃引拔棒連接形成固定框架。
7.直徑1.6米的接地環由電機拖動通過中間的絲杠在框架上可以上下移動，調節試驗長度。
8.絕緣桿下部具有接地電極環，寬度50mm，方便試品接地。
9.試驗長度通過按鈕或遙控器控制，具有快速和慢速兩檔速度，便于準確調節耐壓長度。

環境溫度	-10℃-40℃	配置方式
濕度	≤90%RH，不結露、儀器不閃爍	標配
連續運行時間	可連續	標配
設備高度	2000 mm×1000 mm ×6000mm	標配
最高耐壓	100kV	標配
測試數量	8根	標配
測試方式	垂直于地	標配
上電極夾具	8套	標配
下電極夾具	8套	標配
耐壓有效距離	5000mm	標配
泄漏電流測量功能及測量范圍	0-10mA	選配
升降模式	遙控升降	標配
室內場地要求	試驗室高于10000mm	標配
重量（kg）	80KG	標配

試驗裝置技術參數
1.KDYDQ-JF10/100試驗變壓器：
無局放試驗變壓器。采用特殊結構及精密工藝使得其局放量能控制在較小的范圍內。外形工藝精度高。適用于現場和試驗室。方便適用。
規格：10kVA/100kV/200V
額定容量：10kVA輸入電壓：0～200V
輸出電壓：0～100kV電壓精度：＜AC 1.0%
輸出電流：100mA絕緣介質：SF6
電源失真度：＜3%額定電壓下系統局放量≤5PC
外形尺寸：約340*440*900（mm）
重量：約75kg
2、KDYDQ-JF10調壓器控制臺：
規格型號：10kVA/220V
1、本控制臺為專用高壓試驗調壓操作臺，配有零位啟動，
停止按鈕；電壓，電流表指示，時間繼電器控制時間并報警。
2、操作電壓連續可調，波形無失真和畸變。
3、具有零位功能、過流、擊穿保護功能。
4、報警有聲響及燈光提示
5、試驗結束，降壓回零，手動降壓，。
額定容量：10kVA
輸入電壓：220V±10%輸出電流：50A
輸出電壓：0～200V
外形尺寸：約730*540*660（mm）
重量：約32Kg
3、耦合電容器（自帶分壓功能）
規格型號：100kV/600pF
電壓等級：100kV
電壓比：1000:1
精度：1.5級
保護電阻電阻值：20KΩ
額定電壓下系統局放量：≤5PC
外形尺寸：約260*260*730（mm）
重量：約10Kg
