湖南三電SF6氣體密度繼電器使用技術特點
作者:王志龍來源:武漢凱迪正大電氣有限公司日期:2019-01-22 11:40:00閱讀:

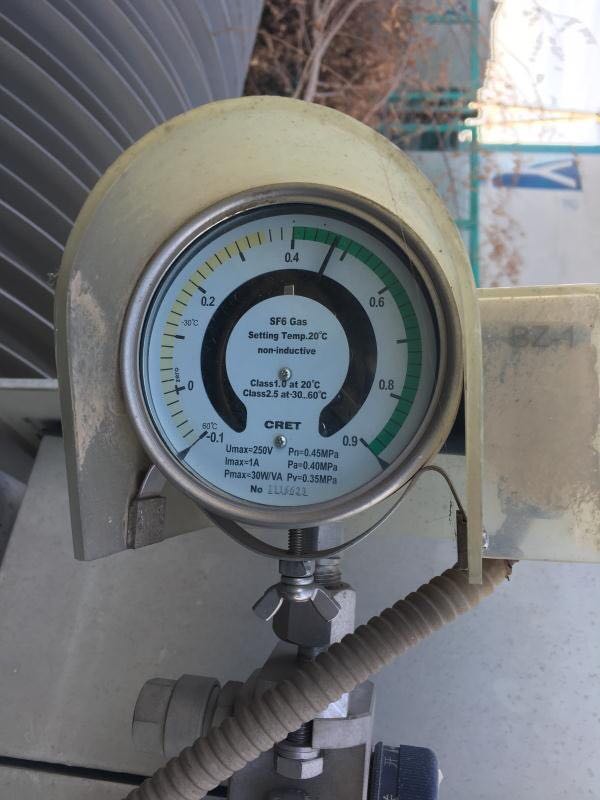

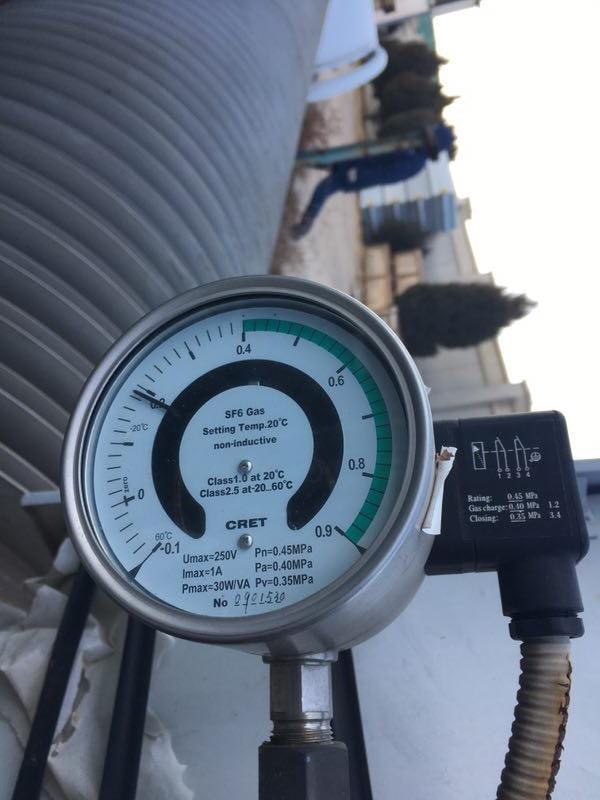

SF6密度繼電器(以下簡稱繼電器),主要用于控制和監視密封容器中SF6氣體的密度。一般應用在高壓開關、中壓開關、氣體絕緣設備(GIS)、變壓器和互感器上,且適合戶外惡劣的環境。湖南三電公司選擇SF6密度繼電器特點:全不銹鋼外殼,防水防腐性能好,且外型美觀。感溫元件采用進口材料,性能穩定,一致性好。控制一體。充有硅油,耐振動,耐沖擊。觸點裝置為磁助式、高性能電接點。規格齊全。
湖南電力電瓷電氣SF6密度繼電器說明
1、例如繼電器二組接點:額定壓力0.6Mpa,補氣(報警)值0.52Mpa,閉鎖值0.50Mpa。接線端1、2:補氣(報警)。接線端3、4:閉鎖。
2、例如繼電器三組接點:額定壓力0.6Mpa,超壓值0.65 Mpa,補氣(報警)值0.52Mpa,閉鎖值0.50Mpa。接線端1、2:補氣(報警)。接線端3、4:閉鎖。接線端5、6:超壓。
SF6密度繼電器安裝
·將繼電器上M20 X 1.5-6g 外螺紋,加上密封平墊,旋緊在SF6設備管路的螺孔上,旋緊保證密封。注意繼電器須垂直安裝,安裝時需用工具上緊,嚴禁用旋轉表殼的方式上緊。
·繼電器若為注油防振型,需將注油口螺釘放松1~2圈,使繼電器內腔與大氣相通。
·安裝電纜時,應將電纜出線口的壓緊螺母擰緊,并確認密封圈將電纜護套夾緊,以免電纜松動,并有效防止水流等液體的滲入。電纜口最大通徑φ12mm,最大導線截面1.5mm2。
·繼電器外型及安裝尺寸參見附圖。
SF6密度繼電器使用和維護注意
·繼電器應垂直安裝,上方最好能加裝遮雨罩。
·繼電器安裝部位應能真實地反映設備內SF6氣體溫度。

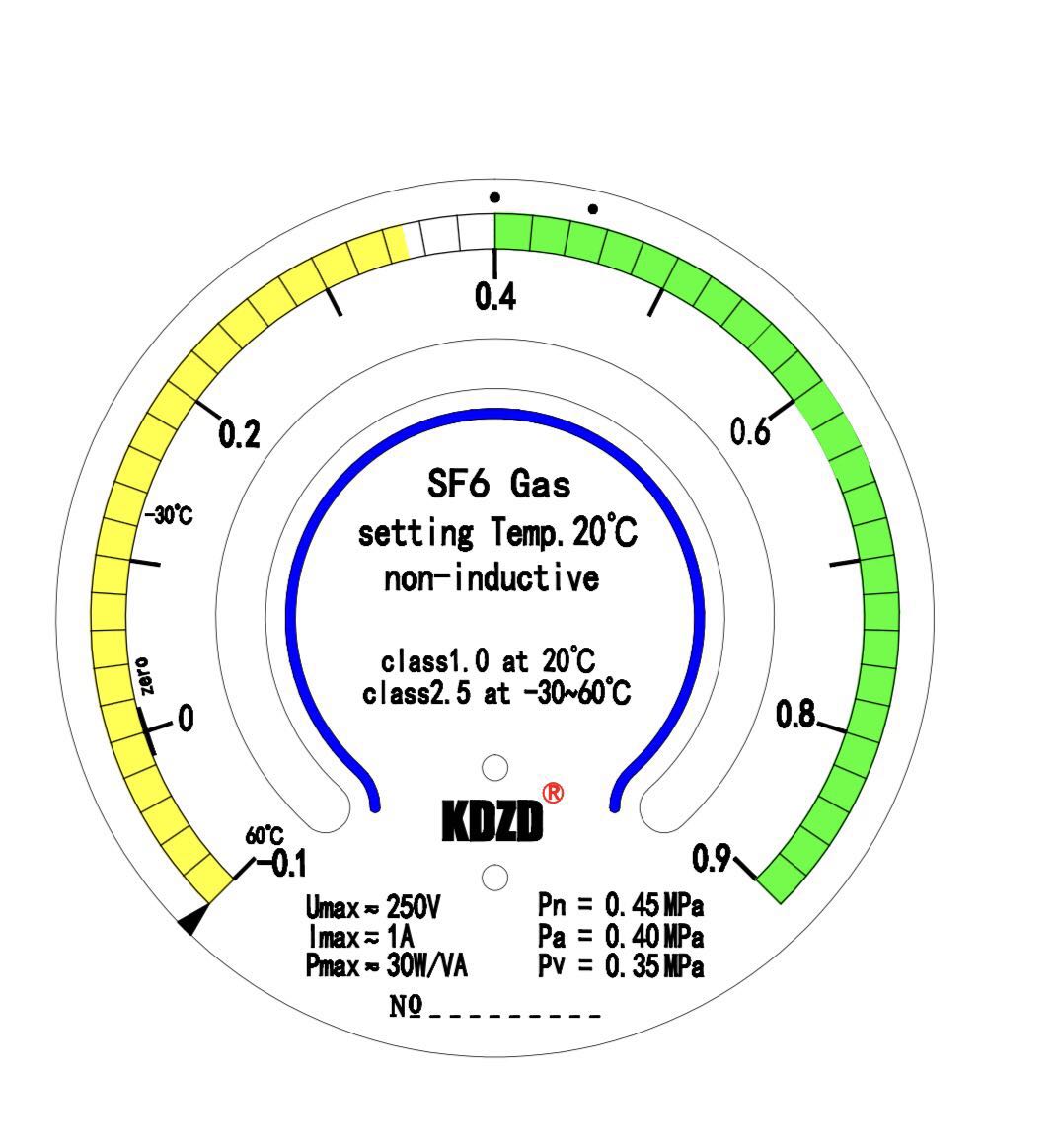

·因溫度補償的原因,未充氣時,當環境溫度為20℃時,指針在零位,當環境溫度高于20℃時,指針在零位偏下;當環境溫度低于20℃時,指針在零位偏上。
·本產品屬計量儀器,故應作定期檢查,期限一般為兩年。
