避雷器：用于保護電氣設備免受雷擊時高瞬態過電壓危害，并限制續流時間，也常限制續流幅值的一種電器。避雷器有時也稱為過電壓保護器，過電壓限制器。

適用范圍：交流無間隙金屬氧化物避雷器用于保護交流輸變電設備的絕緣，免受雷電過電壓和操作過電壓損害。適用于變壓器、輸電線路、配電屏、開關柜、電力計量箱、真空開關、并聯補償電容器、旋轉電機及半導體器件等過電壓保護。

特點與原理：交流無間隙金屬氧化物避雷器具有優異的非線性伏·安特性，響應特性好、無續流、通流容量大、殘壓低、抑制過電壓能力強、耐污穢、抗老化、不受海拔約束、結構簡單、無間隙、密封嚴、壽命長等特點。本避雷器在正常系統工作電壓下，呈現高電阻狀態，僅有微安級電流通過。在過電壓大電流作用下它便呈現低電阻，從而限制了避雷器兩端的殘壓

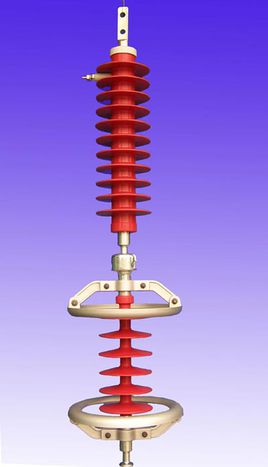

絕緣子：是一種特殊的絕緣控件，能夠在架空輸電線路中起到重要作用。早年間絕緣子多用于電線桿，慢慢發展于高型高壓電線連接塔的一端掛了很多盤狀的絕緣體，它是為了增加爬電距離的，通常由玻璃或陶瓷制成，就叫絕緣子。絕緣子不應該由于環境和電負荷條件發生變化導致的各種機電應力而失效，否則絕緣子就不會產生重大的作用，就會損害整條線路的使用和運行壽命。

分類：1.絕緣子通常分為可擊穿型和不可擊穿型。

2.按結構可分為柱式（支柱）絕緣子、懸式絕緣子、針式絕緣子、蝶式絕緣子、拉緊絕緣子、防污型

絕緣子和套管絕緣子。

3.按應用場合又分為線路絕緣子和電站、電器絕緣子。其中用于線路的可擊穿型絕緣子有針式、蝶形、盤形懸式，不可擊穿型有橫擔和棒形懸式。用于電站、電器的可擊穿型絕緣子有針式支柱、空心支柱和套管，不可擊穿型有棒形支柱和容器瓷套。

4.架空線路中所用絕緣子，常用的有針式絕緣子、蝶式絕緣子、懸式絕緣子、瓷橫擔、棒式絕緣子和拉緊絕緣子等。

5.常用的絕緣子有：陶瓷絕緣子，玻璃鋼絕緣子，合成絕緣子，半導體絕緣子。

檢驗項目匯總表

序號	試驗項目	標準規定值	試驗值	結論
1	復合外套外觀檢查	符合技術要求	通過	合格
2	爬電比距檢查	不小于25mm/kV	31mm/kV	合格
3	直流參考電壓試驗	不小于73.0kV	77.0kV	合格
4	0.75U_1mA下泄漏電流試驗	≤50µA	6-7µA	合格
5	工頻參考電壓試驗	阻性電流1mA下電壓≥48.4kV(峰/√2）	54.0-54.5kV	合格
6	持續電流試驗	運行電壓40.8kV下全電流≤1000µA（峰值）阻性電流≤400µA（峰值）	470-490µA 70-80µA	合格
7	局部放電試驗	局部放電值≤50pC	7-8pC	合格
8	殘壓試驗	8/20µ s U_5kA≤134.0kV 1/10µ s U_5kA≤154.0kV 30/60µ s U_25CA≤114.0kV	132.0kV 143.4kV 111.1kV	合格
9	長持續時間電流沖擊耐受試驗	2ms方波電流150A，18次	通過	合格
10	密封試驗	在含0.1%NaC1的沸水中煮42h，浸泡24h，放置24h	通過	合格
11	大電流沖擊動作負載試驗	應通過40kA大電流沖擊動作負載	通過	合格
12	工頻電壓耐受時間特性試驗	1.15Ur、0.1s、1.0Ur 30s、0.9Ur、24h	通過	合格
13	熱機試驗和沸水煮試驗	耐受2次50±5℃～-35±5℃冷熱循環，沸水煮42h，浸泡24h，放置24h	通過	合格
14	復合外套外絕緣耐受試驗	雷電沖擊耐受185kV正、負各15次工頻耐受干95kV，濕80kV各1min	通過	合格
15	抗彎負荷試驗	774N，10s	780N，10s	合格
